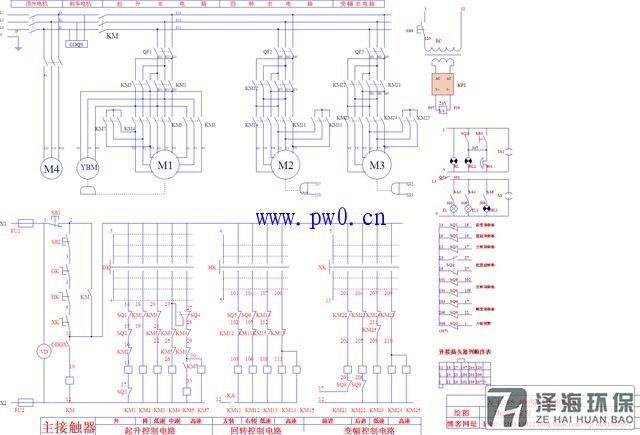

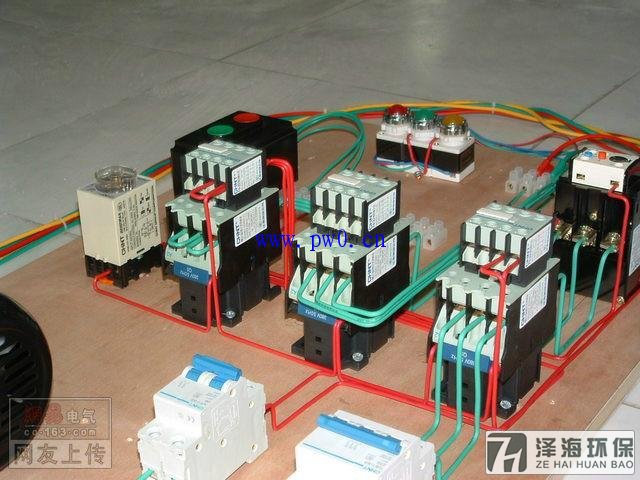

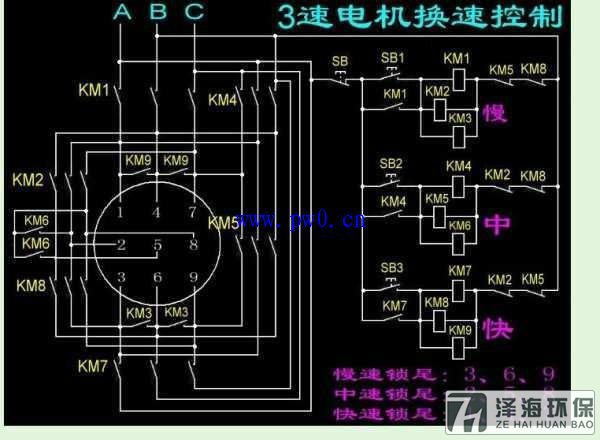

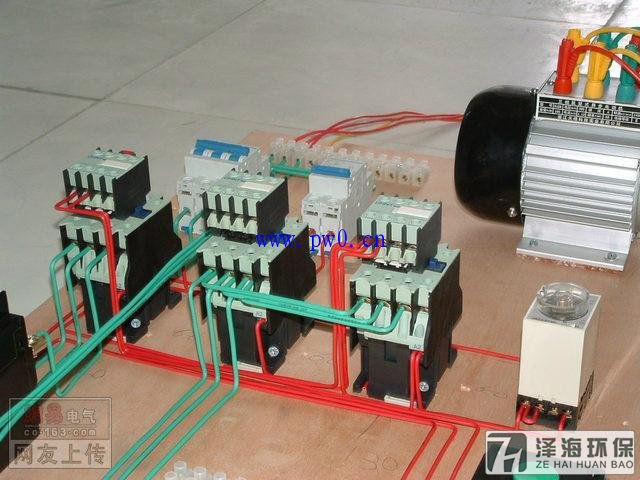

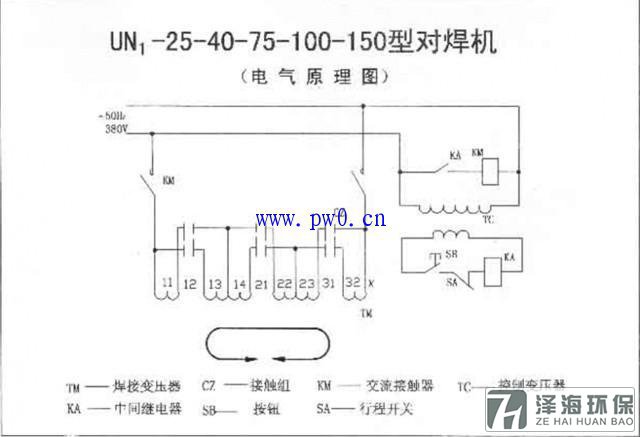

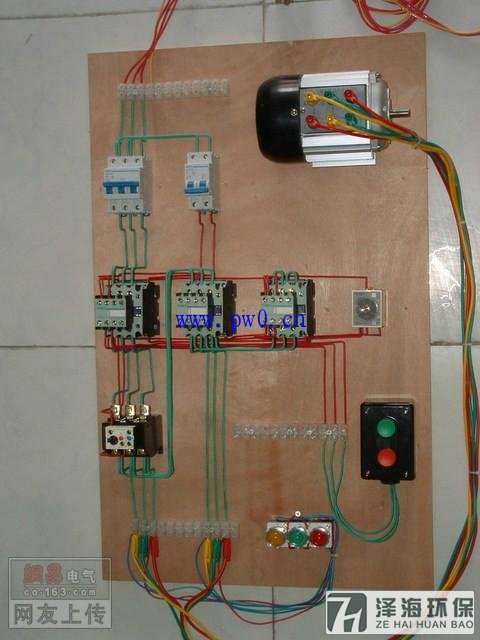

板前明線布線：手工布線時（非模型、模具配線），應符合平直、整齊、緊貼敷設面、走線合理及接點不得松動便于檢修等要求。
1、走線通道應盡可能少，同一通道中的沉底導線，按主、控電路分類集中，單層平行密排或成束，應緊貼敷設面。
2、導線長度應盡可能短，可水平架空跨越，如兩個元件線圈之間、連線主觸頭之間的連線等，在留有一定余量的情況下可不緊貼敷設面。
3、同一平面的導線應高低一致或前后一致，不能交叉。當必須交叉時，可水平架空跨越，但必須屬于走線合理。
4、布線應橫平豎直，變換走向應垂直90°。
5、上下觸點若不在同一垂直線下，不應采用斜線連接。
6、導線與接線端子或線樁連接時，應不壓絕緣層、不反圈及露銅不大于1mm。并做到同一元件、同一回路的不同接點的導線間距離保持一致。
7、一個電器元件接線端子上的連接導線不得超過兩根，每節(jié)接線端子板上的連接導線一般只允許連接一根。
8、布線時，嚴禁損傷線芯和導線絕緣。
9、導線截面積不同時，這將截面積大的放在下層，截面積小的放在上層
10、多根導線布線時（主回路）應做到整體在同一水平面或同一垂直面。
11、如果線路簡單可不套編碼套管。
導線的顏色標志： 1、保護導線(PE)必須采用黃綠雙色： 2、動力電路的中線(N)和中間線(M)必須是淺藍色： 3、交流或直流動力電路應采用黑色： 4、交流控制電路采用紅色： 5、直流控制電路采用藍色： 6、用作控制電路聯(lián)鎖的導線,如果是與外邊控制電路連接,而且當電源開關：斷開仍帶電時,應采用橘黃色或黃色：
7、與保護導線連接的電路采用白色：

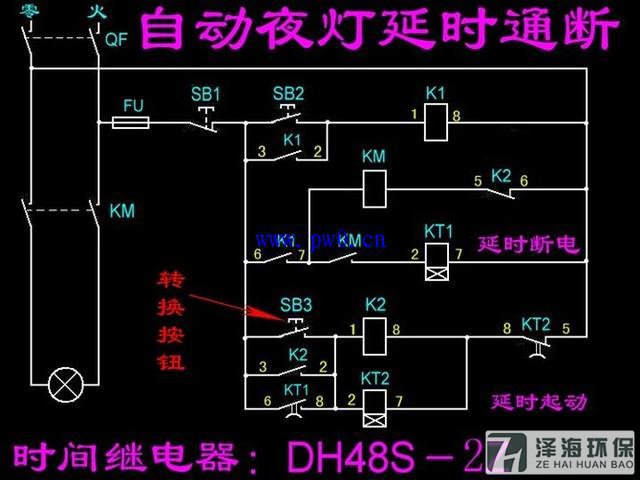

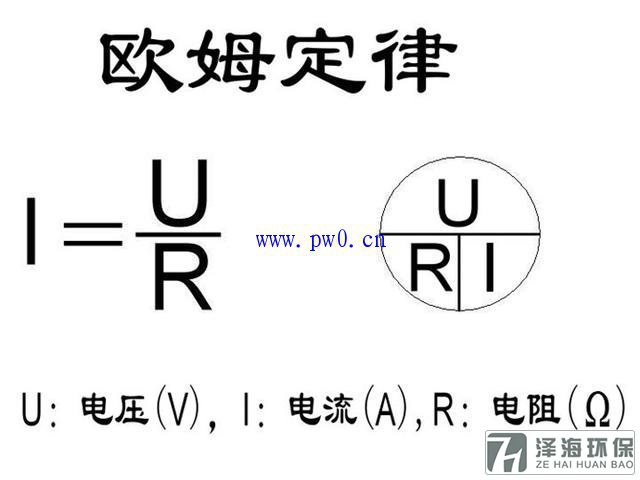

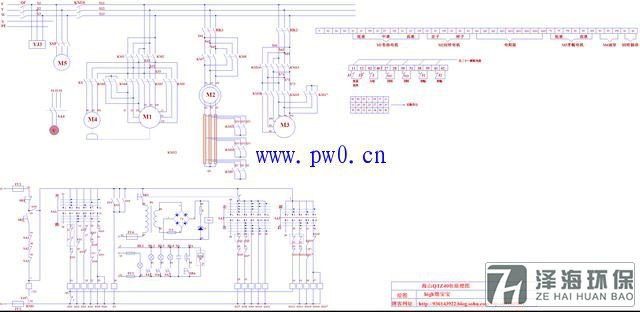

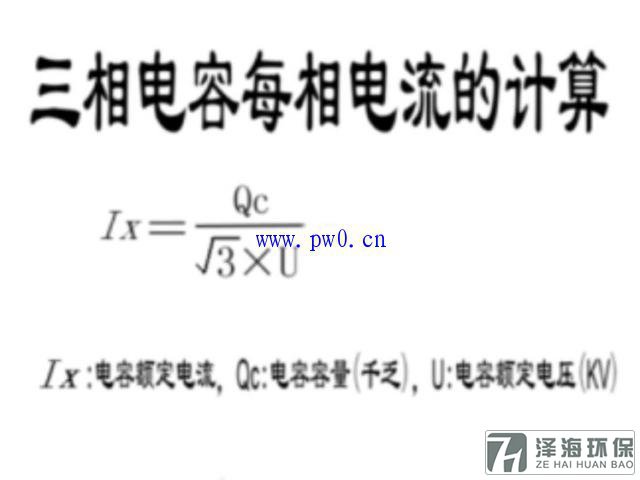

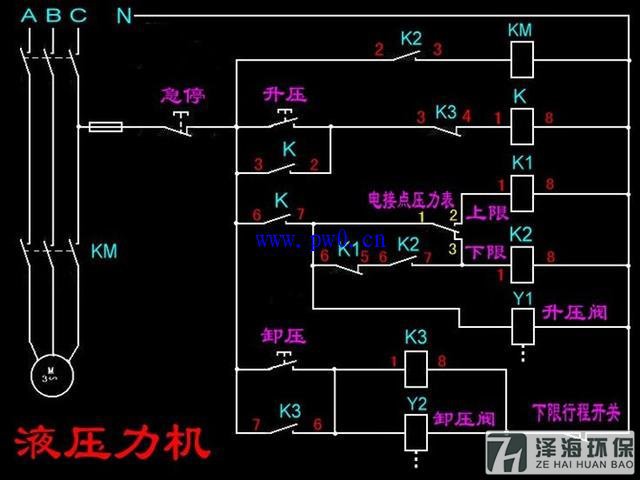

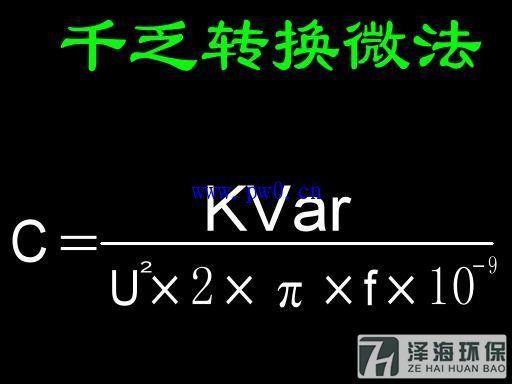

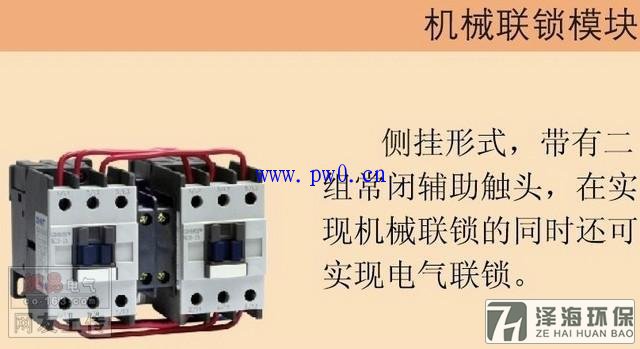

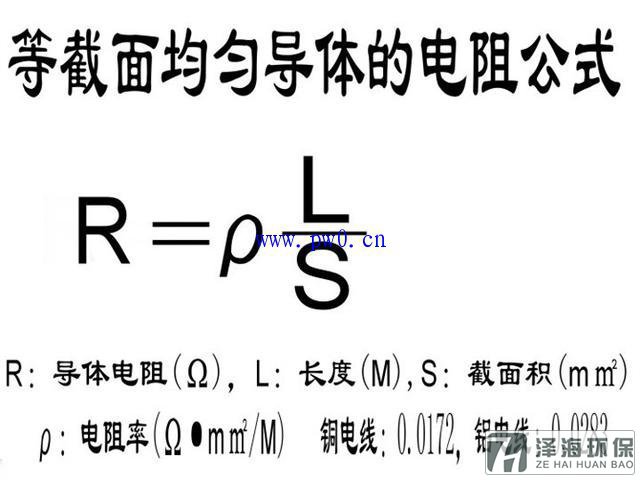

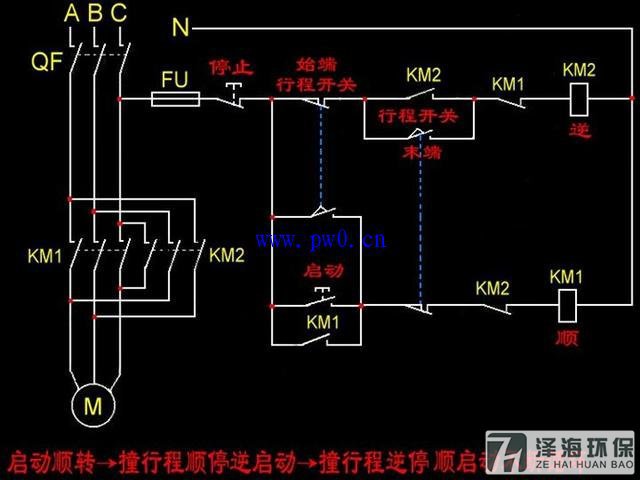

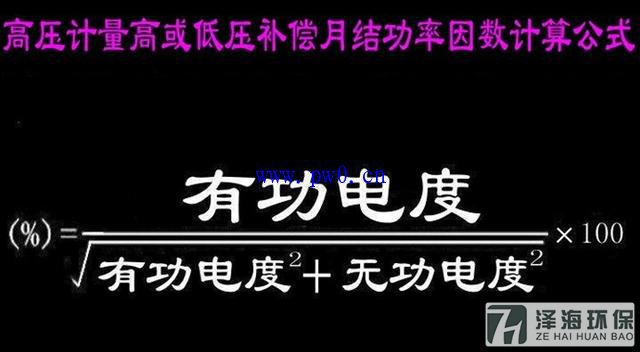

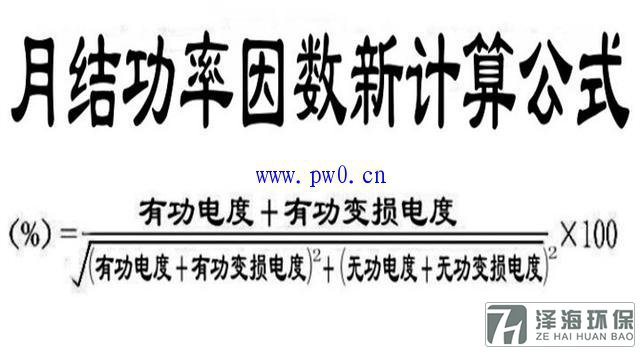

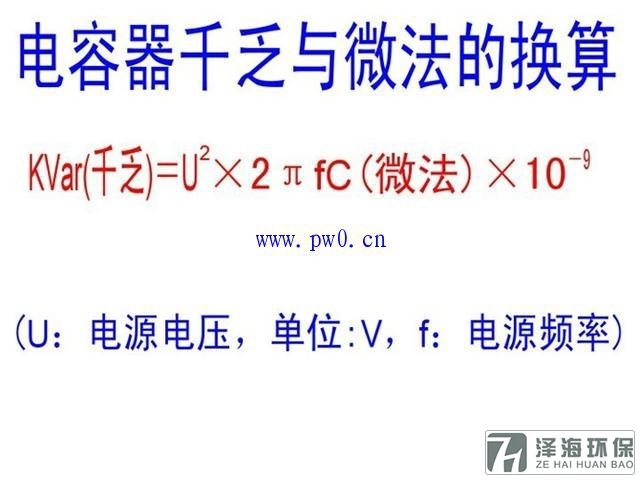

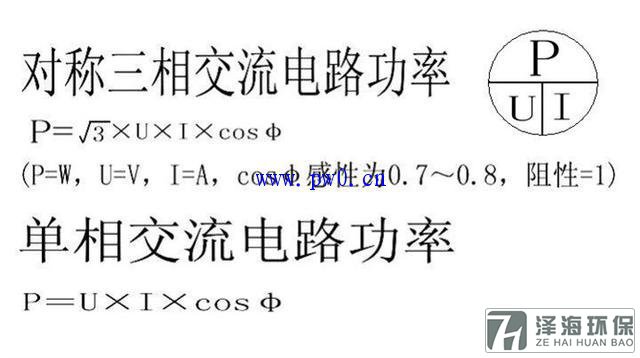

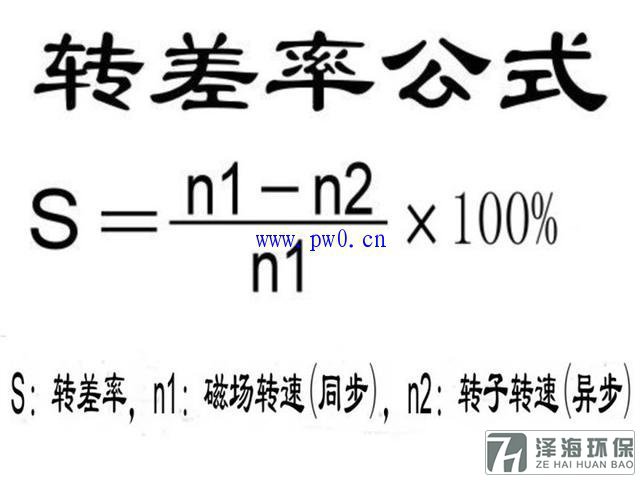

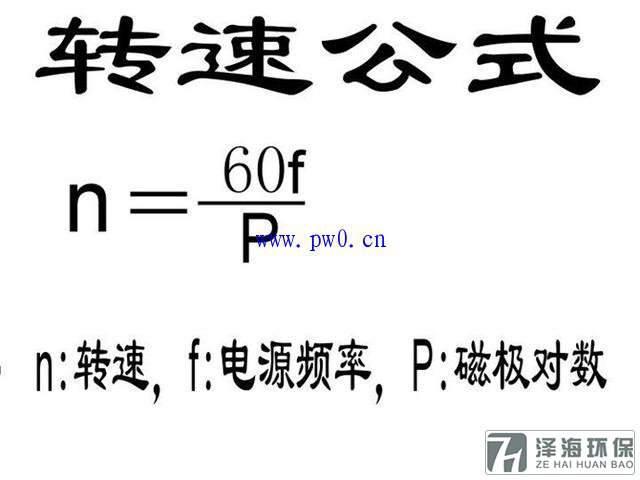

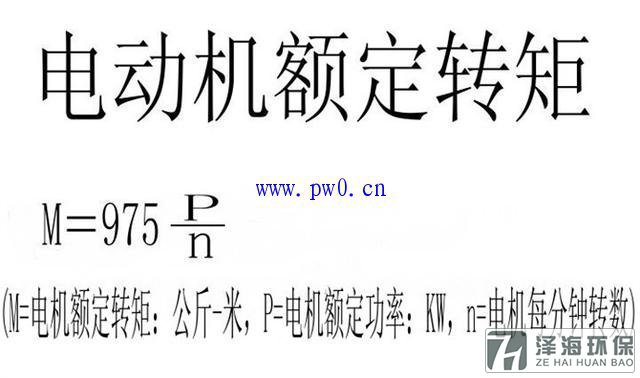

常用計算公式
